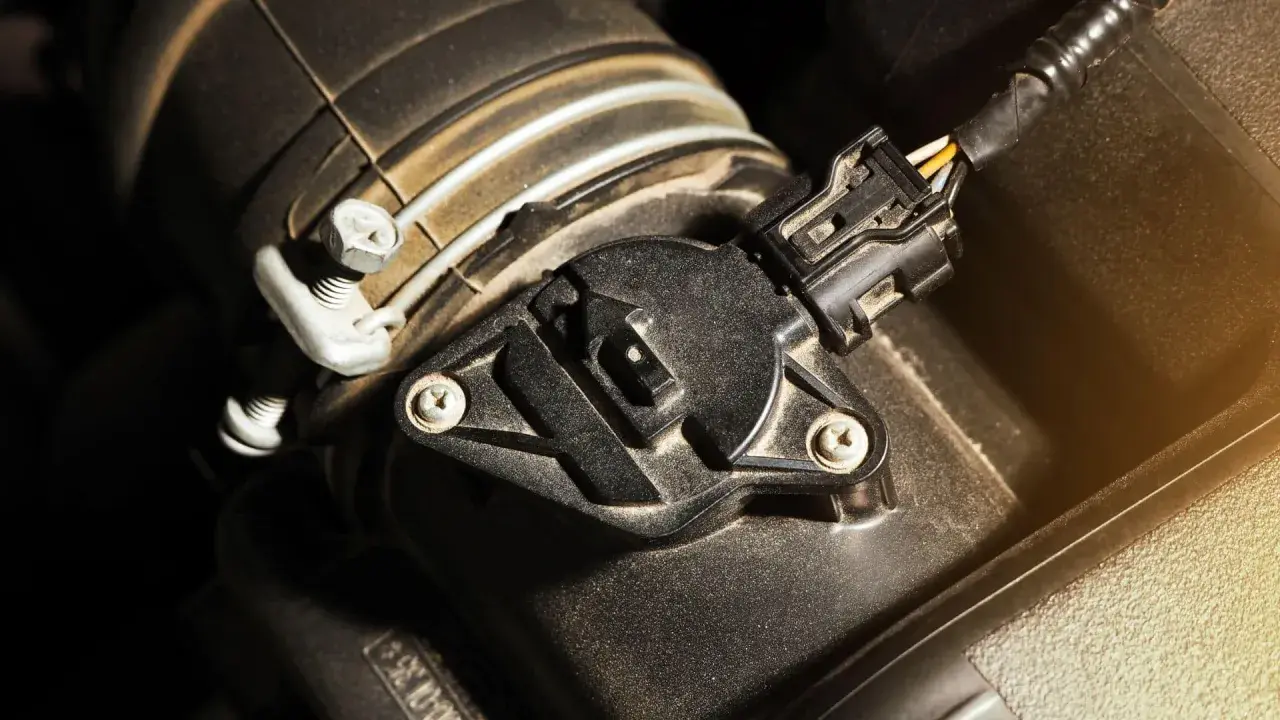

Cuando un coche pierde fuerza, consume más o mantiene un ralentí inestable, el problema puede estar en un componente pequeño pero decisivo: el sensor MAP. Este captador mide la presión absoluta del colector de admisión y ayuda a la centralita a calcular la carga del motor, la inyección y, en algunos vehículos, la presión del turbo. Aquí explico cómo funciona, qué síntomas provoca una lectura incorrecta y cómo comprobarlo antes de gastar dinero en piezas innecesarias.
Lo esencial para entender y revisar el sensor MAP
- Mide la presión absoluta dentro del colector de admisión, no el vacío de forma directa.
- Una avería no siempre significa que el sensor esté roto; también puede deberse a una fuga, suciedad, cableado o conector.
- Los códigos P0105 a P0109 orientan el diagnóstico, pero no sustituyen las comprobaciones eléctricas y mecánicas.
- En un motor atmosférico, la señal suele ser más baja al ralentí y aumentar al acelerar, aunque los valores dependen del vehículo.
- No conviene limpiarlo con productos agresivos ni cambiarlo sin comparar los datos en vivo.
Qué mide y por qué es importante para el motor

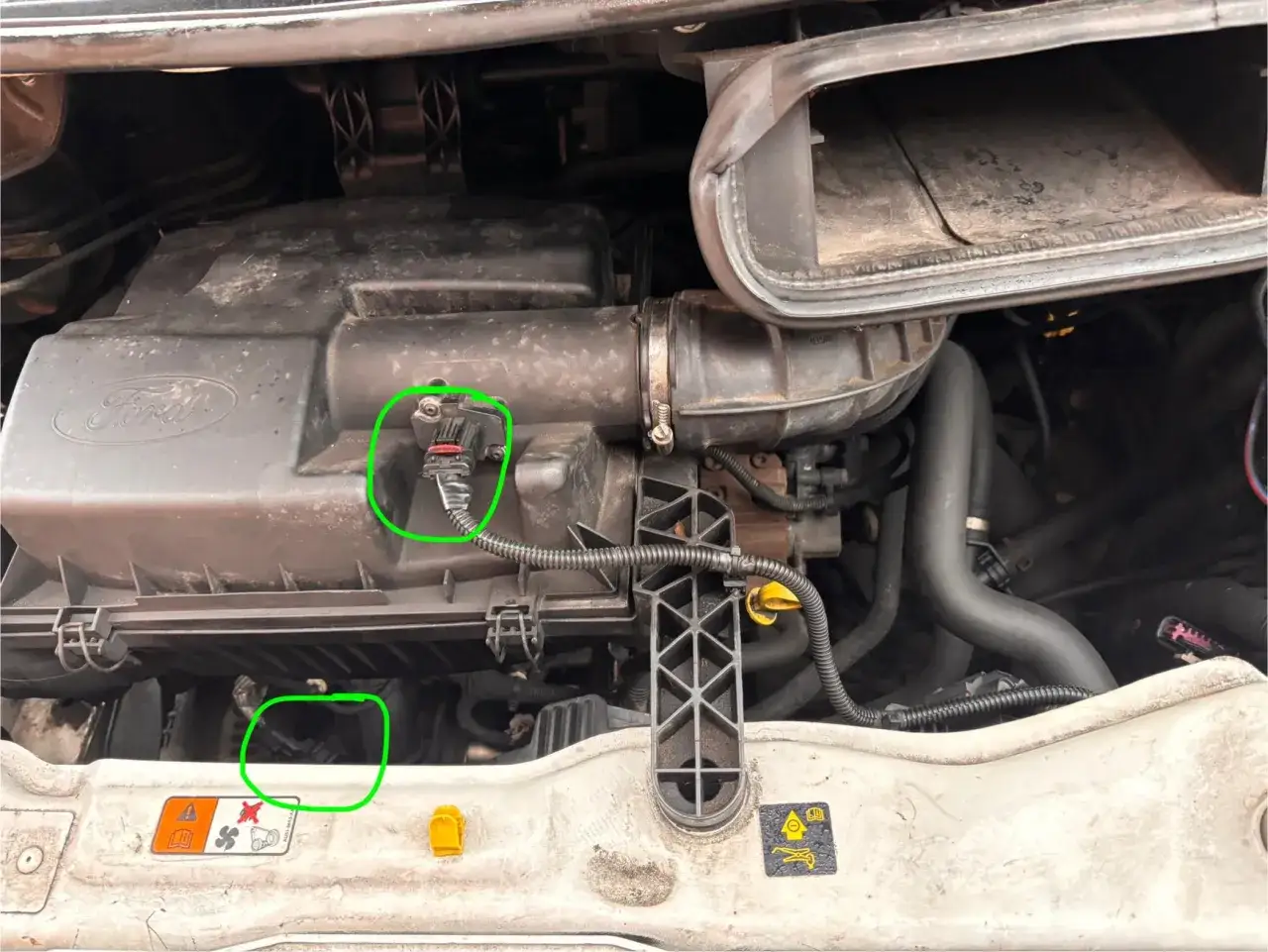

MAP procede de Manifold Absolute Pressure, es decir, presión absoluta del colector. El sensor está instalado normalmente en el propio colector de admisión o unido a él mediante un pequeño conducto, y transmite una señal eléctrica proporcional a la presión que existe en esa zona.
La unidad de control del motor, conocida como ECU, combina esa información con las revoluciones, la temperatura, la posición del acelerador y la sonda lambda. Con esos datos decide cuánto combustible inyectar y cuándo encender la mezcla. En motores turbo también ayuda a controlar la sobrealimentación y a detectar si la presión real coincide con la esperada.
Hay una diferencia que suele crear confusión. La presión MAP es absoluta, por lo que incluye la presión atmosférica; en cambio, el indicador de presión del turbo suele mostrar presión relativa o “boost”. A nivel del mar, la presión atmosférica ronda aproximadamente los 100 kPa, pero baja en zonas elevadas, algo que la centralita debe tener en cuenta.
En un motor de gasolina atmosférico, el colector suele tener una presión aproximada de 30 a 45 kPa al ralentí, porque la mariposa limita el paso de aire. Al abrir el acelerador, la presión se acerca a la atmosférica. Son valores orientativos, no una tabla universal: un diésel, un motor turbo o un sistema con EGR pueden comportarse de otra manera.
Los síntomas que apuntan a una lectura incorrecta
Cuando la señal no coincide con la presión real, la ECU calcula mal la carga del motor. El resultado puede ser una mezcla demasiado rica o pobre, un avance de encendido incorrecto y una respuesta irregular, especialmente al arrancar o al incorporarse al tráfico urbano de Barcelona.
- Ralentí inestable o tendencia a calarse.
- Pérdida de potencia y aceleración perezosa.
- Tirones al abrir el acelerador.
- Arranque difícil, sobre todo en frío.
- Aumento del consumo y olor fuerte a combustible.
- Humo negro en algunos motores de gasolina o diésel.
- Entrada en modo de emergencia y encendido del testigo de avería.
- Presión de turbo demasiado baja o demasiado alta en motores sobrealimentados.
Un código de diagnosis entre P0105 y P0109 puede relacionarse con el circuito o con la señal del captador. Aun así, no autoriza a cambiar la pieza automáticamente. Una manguera rajada, una masa deficiente o un conector sulfatado pueden producir exactamente la misma alerta.
También conviene observar cuándo aparece el fallo. Si el coche funciona bien en carretera pero ratea al salir de un semáforo, pensaría primero en la admisión, la mariposa, el encendido y las fugas de vacío. Si la pérdida de potencia aparece bajo carga y el vehículo es turbo, ampliaría la revisión a manguitos, electroválvulas y control de sobrealimentación.
Antes de culpar al sensor hay que revisar el entorno
El MAP trabaja en una zona expuesta a vapores de aceite, humedad y residuos de la admisión. Con el tiempo, esa suciedad puede cubrir el orificio de presión y hacer que la lectura sea lenta o imprecisa. En algunos vehículos la recirculación de gases de escape agrava el problema.
Fugas y conductos
Una fuga entre el sensor y el colector altera la presión que llega al elemento de medición. Hay que inspeccionar manguitos agrietados, abrazaderas flojas, juntas endurecidas y conexiones mal selladas. En un motor turbo, un tubo de intercooler suelto puede confundirse fácilmente con un MAP defectuoso.
Conector y cableado
La mayoría de estos sensores recibe una referencia de aproximadamente 5 voltios, una masa y una señal. Algunos incorporan además el sensor de temperatura del aire y utilizan cuatro o más cables. La humedad, el aceite o un terminal abierto pueden interrumpir la señal aunque el componente interno esté en buen estado.
Lee también: ¿Anular la EGR en un diésel? Riesgos, costes e ITV
Otros componentes relacionados
Una mariposa sucia, una válvula EGR atascada, una distribución fuera de punto o un problema de alimentación también pueden generar valores de presión extraños. Mi criterio es no diagnosticar una pieza aislada cuando el dato no se compara con el estado general del motor.
Cómo comprobarlo paso a paso
La forma más fiable combina inspección visual, lectura de datos en vivo y medición eléctrica. Un lector OBD económico puede mostrar el código, pero para confirmar la avería suele hacer falta un multímetro y, en casos dudosos, una bomba de vacío u osciloscopio.
- Leer los códigos y los datos congelados. Anota las revoluciones, la temperatura y la presión registrada cuando apareció el fallo.
- Comparar con el motor apagado. Con el contacto puesto y el motor parado, la lectura debería aproximarse a la presión atmosférica local. Una diferencia grande ya orienta hacia el sensor, el cableado o la alimentación.
- Observar el ralentí. En un gasolina atmosférico, la presión debe ser claramente inferior a la atmosférica y mantenerse relativamente estable.
- Acelerar de forma progresiva. La señal debe cambiar con rapidez y sin saltos. Si se queda fija, se corta o fluctúa sin relación con el régimen, hay que investigar.
- Medir alimentación y masa. Comprueba la referencia, la continuidad y la caída de tensión. Una mala masa puede falsear todas las mediciones.
- Revisar la señal según el manual del vehículo. En muchos sensores analógicos, la salida puede rondar 1,5 V al ralentí y acercarse a 4,5 V con presión atmosférica, pero esos números no deben aplicarse sin confirmar la especificación del fabricante.
| Resultado observado | Posible interpretación | Qué comprobar |
|---|---|---|
| Presión alta con el motor apagado | Sensor descalibrado o señal incorrecta | Referencia de 5 V, masa, conector y presión atmosférica real |
| Lectura fija al acelerar | Sensor bloqueado, cable cortado o circuito abierto | Continuidad y variación de la tensión |
| Lectura razonable, pero ralentí irregular | Fuga de admisión o fallo de otro componente | Manguitos, juntas, mariposa, EGR y encendido |
| Presión turbo fuera de objetivo | Fuga, electroválvula, actuador o sensor incorrecto | Circuito de sobrealimentación completo |
La prueba más importante es que la señal cambie de forma suave, coherente y repetible. Un dato aislado no basta. Si el escáner muestra una presión aparentemente normal, pero la respuesta es lenta o intermitente, una prueba dinámica puede revelar el problema.
Limpiar, sustituir o llevarlo al taller
Si hay suciedad visible, se puede desmontar con el motor frío y limpiar únicamente con un producto específico para componentes electrónicos o sensores, siempre que el fabricante lo permita. No tocaría la membrana con un bastoncillo, no rasparía el orificio y evitaría el limpiador de carburador, el limpiador de frenos y el aire comprimido directo.
La limpieza puede resolver una lectura alterada por contaminación, pero no repara un circuito interno dañado. Si el valor sigue fuera de rango después de revisar alimentación, masa y conductos, la sustitución es la opción lógica. La pieza nueva debe tener la referencia y la curva de señal correctas para ese motor.
Como orientación en España, una diagnosis electrónica puede situarse aproximadamente entre 30 y 100 euros, mientras que el cambio del sensor suele quedar alrededor de 60 a 180 euros con pieza y mano de obra, según marca, acceso y tarifa del taller. En algunos coches el recambio es sencillo y se cambia en pocos minutos; en otros hay que desmontar elementos de la admisión o realizar adaptaciones.
Después de instalarlo, conviene borrar los códigos, arrancar, comprobar los datos en vivo y hacer una prueba de circulación. Si reaparece el mismo fallo, no insistiría cambiando sensores: habría que buscar una fuga, una alimentación inestable o un problema de gestión del motor.
MAP y MAF no hacen el mismo trabajo
El MAF mide la masa de aire que entra en el motor, normalmente en el conducto situado entre el filtro y la admisión. El MAP mide la presión dentro del colector y permite a la ECU estimar la carga. Algunos vehículos utilizan uno de los dos, mientras que otros emplean ambos para comparar la cantidad de aire calculada con la presión real.
| Componente | Qué mide | Ubicación habitual | Fallo típico |
|---|---|---|---|
| MAP | Presión absoluta del colector | Colector o conducto de vacío | Lectura de carga incorrecta, tirones y pérdida de potencia |
| MAF | Masa de aire aspirada | Conducto entre filtro y mariposa | Mezcla incorrecta, humo y respuesta irregular |
Confundirlos lleva a comprar la pieza equivocada. También es un error asumir que un motor con MAF no puede tener MAP: en muchos sistemas modernos ambos sensores trabajan juntos, y la comparación entre sus datos ayuda a detectar fugas o mediciones incoherentes.
Una lectura correcta evita cambiar piezas a ciegas
El sensor MAP es pequeño, pero su información influye en buena parte de la gestión del motor. Ante un testigo o una pérdida de rendimiento, empezaría por códigos, presión en datos vivos, fugas y cableado, y solo después decidiría si toca limpiar o sustituir.
Para quien usa el coche a diario en trayectos cortos, atascos y constantes cambios de carga, una admisión limpia y unas conexiones en buen estado pesan más que cualquier solución rápida. Si el motor entra en modo de emergencia, humea mucho o pierde potencia al incorporarse a una vía rápida, lo prudente es limitar el uso y pedir una diagnosis completa antes de continuar circulando.
